Kitconnect hilft Ihnen, mit weniger Zeitaufwand Adapter für die Anschlussstellen des Kabelbaums auf dem Verlegebrett aufzubauen und an die Messtechnik anzuschließen.
Mit Kitconnect bauen Sie aus sieben vorgefertigten Grundelementen Adapter für praktisch jedes Format einer Anschlussstelle auf. Jedes dieser Grundelemente übernimmt einen Teil der Aufgaben eines Adapters.

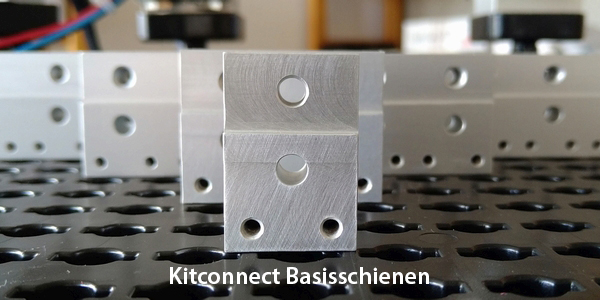

1. Basisschiene – Mit ihr stellen Sie die mechanische Verbindung zwischen der Montageplatte mit der Anschlussstelle, dem Pinsplitter mit dem Anschluss der Messtechnik und dem Befestigungsgrund her. Sie verschrauben die Basisschiene entweder mit einer Quick-Build Montageplatte oder mit der Holzplatte eines Prodboards. Für beide Verbindungen legen wir passende Schrauben bei.

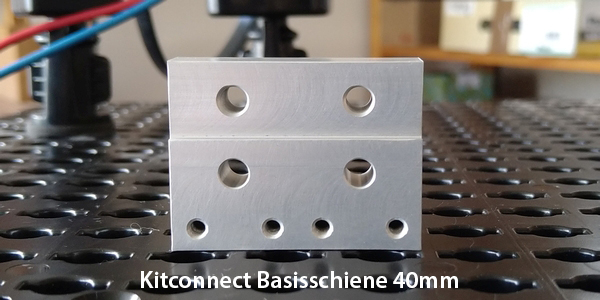

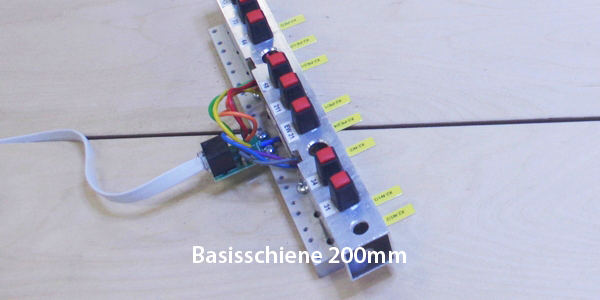

Sie erhalten die Basisschienen in Längen von 20 mm, 40 mm, 60 mm, 100 mm und 200 mm. Basisschienen der Länge 20 mm haben als Verdrehsicherung einen Federstift auf der Unterseite, der genau in die Quick-Build Montageplattform passt.
2. Montageplatte – Darauf befestigen Sie die Anschlussstellen. Das können Gehäuse für Gegenstecker sein, Apparateklemmen für offene Leitungsenden, blanke Steckkontakte, Schrauben für Ringösen oder vieles mehr. Das 3 mm starke GFK fängt auch die stärksten Kräfte ab, die Ihre Mitarbeitenden zum Beispiel beim Einpinnen großer Kontakte oder Öffnen großer Apparateklemmen aufwenden müssen. Die stabile Befestigung spart Zeit, weil Steckergehäuse so stabil fixiert sind, dass die Mitarbeitenden keine Hand brauchen um den Adapter oder Gegenstecker beim Einpinnen festzuhalten.

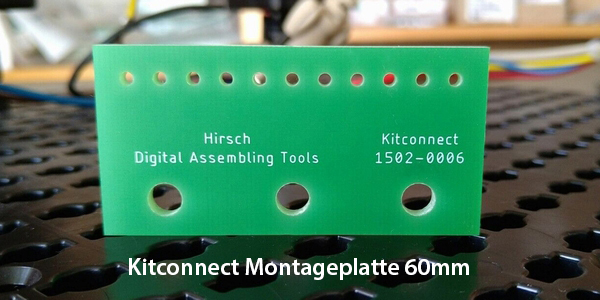

Sie erhalten Montageplatten in Längen von 20 mm, 40 mm, 60 mm, 100 mm und 200 mm. Je nach Aufgabe können Sie die Basisschiene kürzer oder länger als die Montageplatte wählen. Auf der Kabelbaumseite sind die Montageplatten im Raster von 5 mm vorgelocht, sodass Sie die benötigten Löcher nur noch aufbohren müssen.
3. Universalbefestigungssatz – Mit dem Universalbefestigungssatz können Sie viele Formen von Gegensteckern, vor allem mit rechteckigem Gehäuse, schnell auf der Montageplatte befestigen. Der Satz besteht aus einer vorgelochten Druckplatte und zwei M3 Spannschrauben. Das Gehäuse fixieren Sie entweder mit den beiliegenden Gummistreifen oder verkleben das eingespannte Gehäuse. Dazu liefern wir einen 2-Komponenten Klebstoff, der auch auf Polyamid gut haftet, in einer praktischen Doppelkartusche.
4. Pinsplitter – Der Pinsplitter ist ein kompaktes Mini-Anschlussmodul, das Sie auf der einen Seite mit der RJ 45 Buchse an die Messtechnik anschließen. Die andere Seite hat 8 Kontaktstifte mit denen Sie die Messkanäle an der Anschlussstelle anschließen oder die nicht benötigten Messkanäle zu einer Ausgangsbuchse rangieren. Die Breite von 20 mm entspricht dem Raster der Basisschienen. Zum Lieferumfang gehören sowohl die Schrauben als auch Distanzbolzen. Wenn Sie den Pinsplitter mit den Distanzbolzen an die Basisschiene schrauben, können Sie daran einen weiteren Pinsplitter oder einen Deckel darüber anschrauben. Durch das 20 mm Raster und die Distanzbolzen können Sie an einer Basisschiene Pinsplitter in beliebiger Anordnung und auch in größerer Anzahl anschrauben.
5. Pigtails – Pigtails sind vorgefertigte Anschlusslitzen. Sie haben auf einer Seite eine Steckhülse für die Kontaktstifte auf dem Pinsplitter und auf der anderen Seite ein offenes Ende. Sie brauchen nur noch die Kontakte der Gegenstecker ancrimpen oder eine andere Anschlussstelle passend anschließen. Die Pigtails liefern wir in den Farben Braun – Rot – Orange – Gelb – Grün – Blau – Lila – Grau. Entsprechend den Farbcode- Nummern wie bei Widerständen behalten Sie mit den Farben die Übersicht über Pinnummern und Messkanalnummern. Um das Ancrimpen unterschiedlich großer Kontakte zu erleichtern, gibt es Pigtails in den Querschnitten 0,25 qmm und 0,75 qmm.
6. Rangierverbinder – Mit den Rangierverbindern leiten Sie unbenutzte Messkanäle des 8-poligen Anschlusses an einen Ausgangs- Pinsplitter weiter. Der erste unbenutzte Messkanal kommt immer auf Pin 1 des Ausgangsstecker. Damit stehen für den nächsten Adapter die übrigen Messkanäle wieder ab Pin 1 zur Verfügung. Die Rangierverbinder liefern wir in den Farben Rot – Orange – Gelb – Grün – Blau – Lila – Grau.
7. Deckel – Um die Mitarbeiter bei der Verlegearbeit nicht durch die Pigtails und Rangierverbinder des Adapters abzulenken, schließen Sie den Adapter mit einem Deckel. Die Deckel bestehen aus pulverbeschichtetem Stahlblech. Sie sind ein idealer Haftgrund für Magnetetiketten.
Die Deckel bestehen aus zwei getrennten Teilen: Dem Oberteil und einem Satz Seitenteile. Die Oberteile gibt es in der Breite für ein, zwei oder drei Pinsplitter. Die Seitenteile gibt es in der Höhe für ein, zwei oder drei Pinsplitter übereinander. Die Seitenteile befestigen Sie ohne Werkzeug, indem Sie auf jeder Seite zwei Spreiznieten eindrücken. So können Sie aus wenigen Teilen im Handumdrehen Deckel für jede Anordnung von Pinsplittern zusammenstellen.
Für zwei Pinsplitter nebeneinander oder zwei übereinander liefern wir auch einteilige Deckel.
Allen Deckelteilen liegen die Abstandsbolzen und Distanzscheiben bei, die Sie zum Anschrauben benötigen.
Durch die standardisierten Einzelteile profitieren Sie von einer hohen Wiederverwertbarkeit. Wenn Sie einen Adapter nicht mehr benötigen, haben Sie ihn in Minutenschnelle zerlegt. Basisschienen, Pinsplitter, Rangierverbinder und die Deckelteile können Sie für den Bau neuer Adapter wiederverwenden.
Übrig bleibt die Montageplatte mit dem verklebten oder verschraubten Gegenstecker, den gecrimpten Pigtails und eventuell dem passend zugeschnittenen Universalbefestigungssatz. Diese Reste können Sie mit minimalem Platzbedarf einlagern. Tritt der Fall ein, dass Sie den Gegenstecker wiedererwarten noch einmal benötigen, haben Sie in kürzester Zeit daraus wieder einen Adapter zusammengebaut.
Für erste Versuche mit Kitkonnect bieten wir ein kleines Starterkit bestehend aus 2 Basisschienen Länge 20 mm und zwei Basisschienen Länge 40 mm mit allen Teilen zum Bau von vier kleinen Adaptern an. Es gibt ein kombiniertes Starterkit mit einer Auswahl von Panduit Teilen plus einer Auswahl von Kitconnect Teilen. Wenn Sie einfache Kabelbäume ohne Messung verlegen möchten, bieten wir ein reines Quick-Build und Verlegebrettzubehör Starterkit bestehend aus Panduit Teilen an. Es entspricht im Inhalt dem Starterkit von Panduit, jedoch ohne Rasterplatten.
