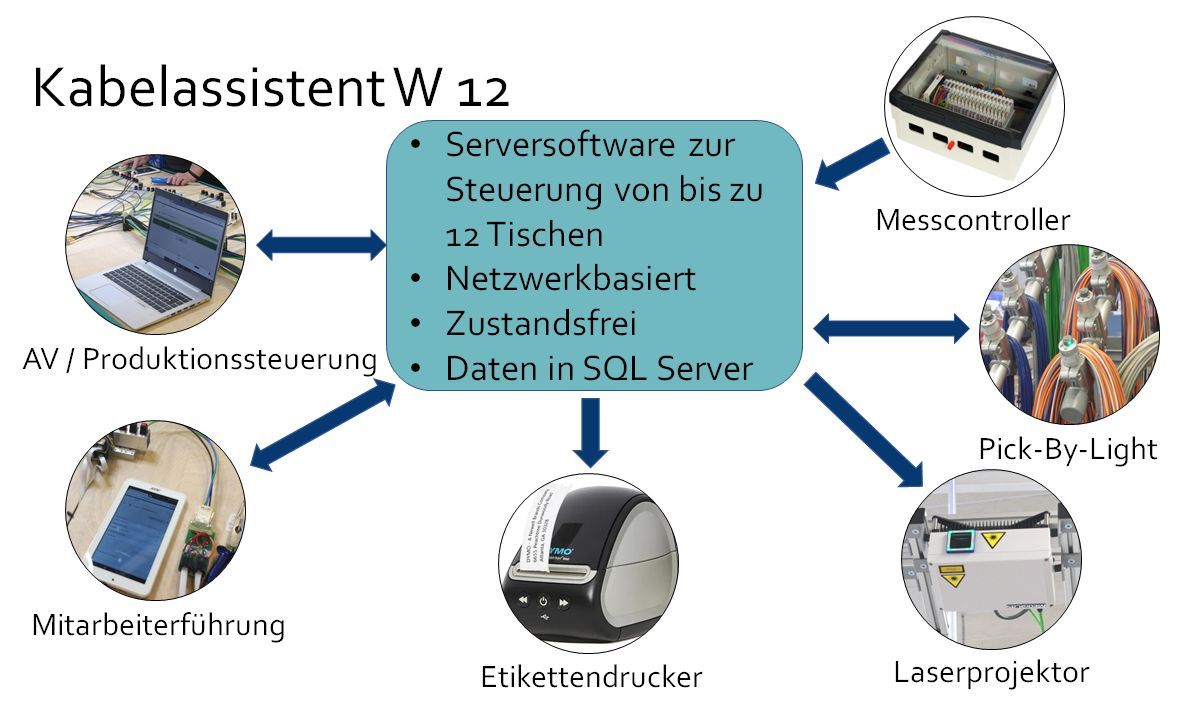

Kabelassistent W 12 ist die Software, die alle Vorgänge rund um Verlegen steuert. Sie ist komplett netzwerkorientiert und kann deshalb auf einem Server abseits des Fertigungsbereichs installiert sein. Eine Instanz von Kabelassistent W 12 kann bis zu 12 Tische bedienen.

Sie arbeiten mit Kabelassistent durchgehend webbasiert. Von jedem Rechner aus können Sie sich einfach mit dem Browser in Kabelassistent anmelden. Auf dem Verlegebrett informiert Kabelassistent Ihre Mitarbeitenden mit Tablets. Bei großen Verlegebrettern können Sie auch mehrere Tablets an einem Brett zur Verfügung stellen. Alle Tablets, die Sie an einem Tisch angemeldet haben, zeigen das Gleiche an und die Mitarbeitenden können gleichberechtigt Kabelassistent steuern.

Kabelassistent empfängt die Ergebnisse der Durchgangsmessungen vom Messcontroller über eine Netzwerkverbindung. Wenn im Fertigungsbereich keine Netzwerkanschlüsse verlegt sind oder wenn Sie Flexibilität beim Aufstellen der Kabelporter brauchen, funktioniert die Verbindung auch über WLAN.

Kabelassistent kommuniziert in der Regel über WLAN mit dem Litzenwagen Vario Trolley.

Die Laserprojektoren für die Verlegeweg- Projektion benötigen pro Kabelporter einen Windows Steuercomputer für die Software LaserCAM. Dieses Programm berechnet aus den Koordinaten der Wegpunkte die Stellungen Drehungen der Ablenkspiegel. Sowohl die Verbindung zwischen Kabelassistent und dem Steuercomputer als auch zwischen dem Steuercomputer und dem Laserprojektor sind normale Netzwerkverbindungen nach IP-Protokoll. Gerne installieren Systemadministratoren den Server für Kabelassistent und die PCs für die Laserprojektoren als virtuelle Maschinen auf einer gemeinsamen Hardware.

Die Etikettendrucker für Typenschilder verwaltet der Windows Server, auf dem Kabelassistent installiert ist. In der Regel sind es auch Netzwerkdrucker.

Alle Daten, sowohl die Artikeldaten und Produktionsplanungsdaten der Kabelbäume als auch die Daten der Verlegebretter und auch alle Bewegungsdaten, speichert Kabelassistent in einer Datenbank auf einem Microsoft SQL-Server. In dieser Datenbank stehen auch die Daten von Kabelassistent- Installationen an anderen Standorten.

Der gesamte Server mit der Installation von Kabelassistent W 12 ist zustandslos, hat also selbst nichts gespeichert. Durch einfaches Kopieren können Sie neue Server für den gleichen oder für andere Standorte erzeugen. Sie müssen lediglich eine neue Windows Server Lizenz eintragen.

Fertigungsschritte

Schneiden – Schneidelisten auf dem Tablet, Pick-By-Light auf dem Litzenwagen.

Crimpen – Crimplisten auf dem Tablet, Pick-By-Light auf dem Litzenwagen.

Vorstecken – Arbeitslisten in mehreren Schritten auf dem Tablet, Pick-By-Light zum Abnehmen und Aufhängen auf dem Litzenwagen.

Verlegen – Verlegelisten, Arbeitsfortschritt, Fehlermeldungen und Steckerbilder auf dem Tablet, Pick-By-Light auf dem Litzenwagen, Verlegeweg- Projektion mit Rückmeldung der Durchgangsmessung auf dem Verlegebrett.

Abschlussarbeiten – Liste und Bestätigung auf dem Tablet, Positions- Projektion auf dem Verlegebrett.

Etikettendruck – Die Etiketten können Sie mit einem kostenlosen Berichtsgenerator frei gestalten. Sie können eine laufende Seriennummer enthalten.

Verlegeunterstützung

Anzeige auf Tablet – Anzeige auf einem oder parallel mehreren Tablet-PCs auf dem Verlegebrett.

Durchgangsmessung – in Sekundenbruchteilen Anzeige ob OK oder Fehlermeldung mit Vorschlag für richtigen Anschluss.

Pick-By-Light auf dem Litzenwagen – Abnehmen der Litzen mit Pick-By-Light vom Litzenwagen entsprechend dem Pick-Plan, den der Vorgesetzte eingestellt hat.

Install-By-Light – Projektion der Verlegewege vongleichzeitig bis zu neun Einzellitzen und des gemeinsamen Wegs vorgesteckter Litzen mit Laserprojektor.

Connect-By-Light – Rückmeldung der Durchgangsmessung mit Helligkeit und Farbe der Projektionslinie in Sekundenbruchteilen.

Abschlussarbeiten – Liste der Abschlussarbeiten mit Laserprojektion der Positionen, zum Beispiel von Klipsen, Kabelbindern oder Bandagen.

Etikettendruck – Nach Fertigstellung aller Abschlussarbeiten drucken Mitarbeitende vom Tablet aus das Etikett.

Liste der zu verlegenden Litzen – Anzeige von Quelle und Ziel, Farbe und Querschnitt.

Liste der fertig verlegten Litzen - Anzeige von Quelle und Ziel, Farbe und Querschnitt.

Arbeitsfortschritt – Balken mit Anzahl gesamt und fertig.

Fertigungsplanung

Pick-Pläne – Enthält Standort, Tisch, Losgröße, Fertigungsstand, Angelegt- Datum, Beendet- Datum.

Pick-Plan – Reihenfolge der Litzen, einzeln oder in Gruppen montieren. Festlegen ob innerhalb der Gruppen zwangsweise alle Litzen gleichzeitig oder frei nach Entscheidung der Mitarbeitenden.

Fertigungssteuerung

Liste der Betriebsaufträge – Anpassung des Pick-By-Light an die Fertigkeiten der Mitarbeitenden mit differenzierten Plänen.

Litzenwagen – Zuordnen von freien Litzenwagen zu dem Betriebsauftrag.

Pick-Plan – Auswahl des Pick-Plans für das Verlegen mit Pick-By-Light oder Abschalten des Pick-By-Light für die freie Montage.

Betriebsauftrag parken – Unterbrechung der Fertigung eines Loses.

Liste der gefertigten Kabelbäume – Enthält Seriennummer, Zeitpunkt des Beginns, des Verlegeendes, des Etikettendrucks und des Abschlusses.

Export der Liste der gefertigten Kabelbäume – Erstellt die Liste als Excel- Datei oder .pdf.

Artikelstammdaten

Artikelliste – Bezeichnungen und Vorlage für Etiketten.

Verlegepläne – Stecker- und Pinbezeichnungen, Fotos der Lage auf dem Verlegebrett, des Kontakts und des Gegensteckers, Litzenfarbe, Querschnitt.

Import von Verlegeplänen – Hochladen einer Excel- Datei.

Import von Fotos – Fotos für Lage auf dem Verlegebrett, Kontakt, Steckergesicht als Serienimport.

Import von Verlegelinien – Import aller Linien eines Kabelbaums aus dem Teach-In Programm des Laserprojektors für Einzellisten und gemeinsame Wege vorgesteckter Bündel.

Verlegebretter

Verdrahtungsliste – Verbindung zwischen Pins der Gegenstecker und Messkanälen.

Umschaltung Duplexmessung Simplexmessung – kein Unterschied der Messkanäle zwischen Eingang und Ausgang oder mindestens ein Ausgang und ein Eingang pro Verbindung.

Verdrahtung ausmessen – Praktischer Assistent zum Erstellen der Verdrahtungsliste aus der bestehenden Verdrahtung per Antippen mit einer Prüfspitze.
